產品介紹

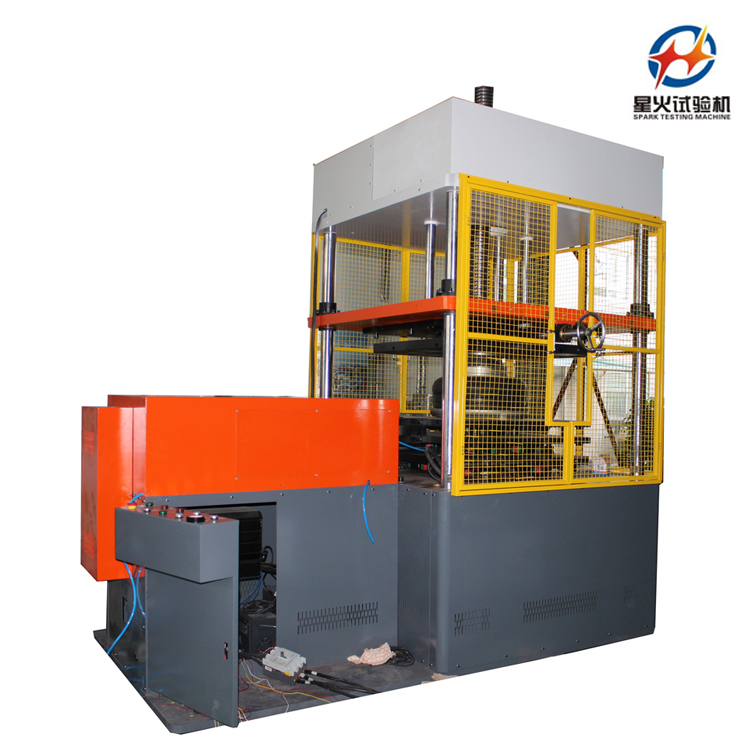

空氣彈簧扭擺疲勞試驗機整機結構由機架、齒輪減速電機、曲柄搖桿裝置、工作臺、活動架與電控部分等組成，空氣彈簧安裝在工作臺與活動架之問。

1、機架：

機架為四立柱框架力自平衡結構，由頂板、導柱與底座組成，工作臺、齒輪減速電機與搖擺裝置均安裝在機架上。頂板上安裝有蝸輪蝸桿調節裝置，用以調整活動架的

高度。底座為雙層箱形結構，通過4個導柱與頂板相連。

2、齒輪減速電機：

試驗機動力部分采用帶變頻調速電機的硬齒面圓柱圓錐齒輪減速機，其立式安裝在機架底座上。

3、曲柄搖桿裝置：

曲柄長度調節是通過調整曲柄銷相對曲柄盤中心的位置來進行的。曲柄盤安裝在減速機輸出軸上，連桿則裝在曲柄銷上。搖桿一頭與機架鉸接，另一頭與工作臺固結.搖桿擺動中心位冒通過螺旋機構調整。

4、工作臺：

空氣彈簧安裝在工作臺上，工作臺中心與曲柄搖桿裝置的連桿鉸接，后部與搖擺裝置固結，下部帶有滾動裝置，整個工作臺繞搖桿鉸接點在機架耐磨板上左右滾動。

5、活動架：

活動架通過蝸輪蝸桿調節裝置沿導柱上下移動，以方便不同型式的空氣彈簧安裝;另外活動架也可通過手輪前后移動，以滿足試驗偏移要求。

6、電控部分：

電控部分采用PLC完成試驗機計數、保護、操作等控制，采用變頻器來無級調節試驗機加載頻率，人機對話通過觸摸屏進行。
